Внимание! Подбор и рассчеты системы водоснабжения должен выполнять профессиональный проектировщик! Все материалы, изложенные в данной статье, носят исключительно рекомендательный характер и составлены на основе нашего опыта работы и по следам многочисленных вопросов покупателей, с целью облегчить им выбор, но не являются окончательными или обязательными.



Схема типовой квартиры и разводки водопровода в ней, на примере которых мы будем подбирать комплектующие FAR.

  • 1 - Кран шаровой полнопроходной, высокая ручка FS 3079MC
  • 2 - Кран шаровой, с сервоприводом, время отк./закр. 8 сек. FA 30071x
  • 3 - косые фильтры (грязевики) FA 2390 xxxx
  • 4 - Редуктор мембранный, универсальный FA 28xx
  • 5 - Фильтр с поворотным соединением, универсальный FA 39Ax или FA 39Mx
  • 6 - Угольник хромированный (ВР) FC 5255С
  • 7 - Тройник хромированный (ВР) FC 5405С
  • 8 - Термостатический смеситель FA 3950 или FA 3957
  • 9 - Компенсатор гидроударов, 3/4" FA 2896 34
  • 10 - Коллектор с регулирующими вентилями FK 3822-3824 или FK 3825-3850
  • 11 - Кран шаровой полнопроходной, синяя ручка FS 3097BС или FS 3067BС или FS 3036BС
  • 12 - Кран шаровой полнопроходной, красная ручка FS 3097RС или FS 3067RС или FS 3036RС
  • 13 - Предохранительный клапан FA 2011 или FA 2012 или FA 2002 или FA 2003
  • 14 - Кронштейн пластиковый, универсальный FK 7475 BL или FK 7475 RO
  • 15 - Крепления для коллекторов FK 7490
  • 16 - Стальная пластина с винтами для установки смесителя 7477
  • 17 - Концовки для присоединения трубы к отводам коллектора выбрать в соответствии с трубой

Общая схема

Содержание

Первое, с чего мы рекомедуем начать, - это определиться с количеством будущих точек забора воды в Вашем доме или квартире.

Коллекторы фар FAR имеют по 2, 3 или 4 отвода.
Для нашего примера мы определили 3 точки забора горячей воды, значит нужен один коллектор на три отвода. И 5 точек забора холодной (значит нужны еще два коллектора: на 2 и 3 отвода).


Коллекторы для горячей и холодной воды не отличаются! Это одни и те же коллекторы, у них в комплекте двухсторонний двухцветный диск. :)

Второе - нужно решить, какие трубы Вы будете использовать для монтажа своей системы. Сейчас на рынке наибольшей популярностью пользуются три вида труб: полипропиленовые, из сшитого полиэтилена и металлопастиковые трубы.
Дадим краткую характеристику каждой разновидности, расставив их в порядке возрастания собственных предпочтений.

Полипропиленовые трубы

Полипропиленовые трубы
Система из полипропиленовых труб в сочетании с сопутствующими уголками, переходниками и фитингами, наиболее доступна по цене. Сами трубы химически инертны, они не взаимодействуют с водой и содержащимися в ней примесями, не вносят изменения в состав и качество воды. Эти трубы прочные и долговечные. Для их монтажа не требуется дорогое оборудование, что делает полипропиленовую систему хорошим выбором для домашнего мастера, который самостоятельно делает ремонт или монтирует водопровод в собственном доме.

Но полипропиленовые трубы имеют и ряд недостатков. Их не рекомендуется эксплуатировать при температурах выше 70 градусов. Из-за значительных деформаций при нагреве, такие трубы не следует заливать в стяжку. При монтаже системы крайне важно строго придерживаться рекомендованной температуры и времени нагрева спаиваемых деталей, иначе можно критически сузить отверстие внутри соединения, что ограничит пропускную способность системы, что особенно важно, так как после монтажа уже практически невозможно проверить качество выполненных работ.

Если Вы выбрали полипропиленовые трубы, то обратите внимание на ассортимент переходников, уголков и фитингов, предоставляемый производителем труб.
Как правило, в их ассортименте имеются переходники с накидной гайкой на 1/2" или 3/4" под плоскую прокладку и трубную резьбу, которые подходят для соединения с коллекторами FAR линейки MULTIFAR с трубной резьбой.

Артикулы коллекторов под плоскую прокладку заканчиваются на TP!

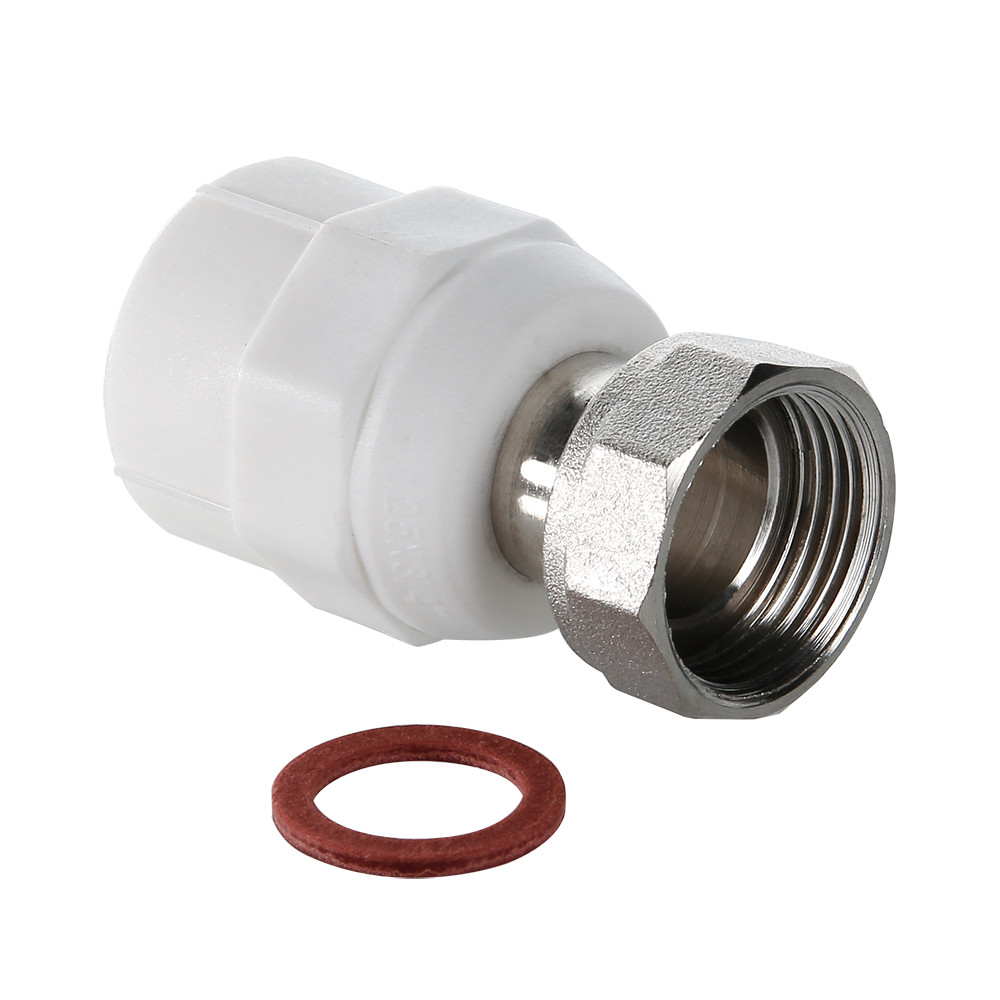

Фитинги к полипропиленовым трубам
Далее нужно определиться с диаметром самого коллектора. Для квартир чаще используются коллекторы на 3/4 дюйма, для домов и коттеджей на 1 дюйм.
Для квартиры мы выбрали 3/4.

Диаметр отвода выбирайте по фитингу, который предоставляет производитель полипропиленовых труб.
Мы выбрали фитинг на 1/2 у производителя трубы.

Итого, в нашем случае, для полипропиленовой трубы мы получаем:
FK 3821 3412TP - Регулирующий коллектор 3/4" (ВР-НР) с 2 отв. 1/2" НР (межосев. 45 мм), плск.упл. - 2шт
FK 3822 3412TP - Регулирующий коллектор 3/4" (ВР-НР) с 3 отв. 1/2" НР (межосев. 45 мм), плск.упл. - 1шт

Трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена

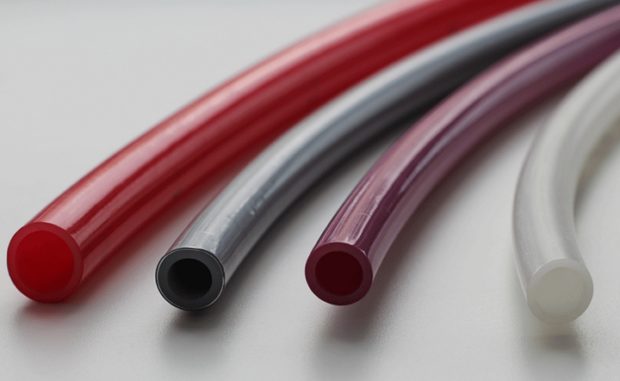

Трубы из сшитого полиэтилена обладают практически всеми достоинствами полипропиленовых труб, кроме того, что имеют более высокую цену фитингов и соединений.

Эта труба устойчива к воздействию высоких температур и предназначена для монтажа в стяжку. Кроме того, она устойчива к замораживанию и даже может вернуть первоначальные свойства после прогрева феном. Эти трубы более гибкие и при монтаже требуют меньшего числа соединений.

К недостаткам можно отнести высокую стоимость оборудования для опрессовки (перед монтажем в стяжку) и слегка изогнутую форму после разворачивания из бухты (что иногда раздражает монтажников :))

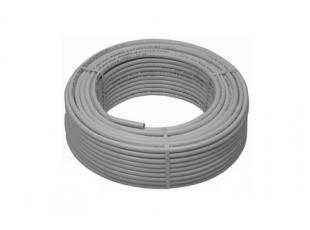

Металлопластиковые трубы

Металлопластиковые трубы
Эти трубы по своему составу и свойствам очень похожи на трубы из сшитого полиэтилена, кроме того, что имеют промежуточный металлический слой, обычно алюминий. Что позволяет системе из таких труб оставаться более устойчивой к завоздушиванию. Кроме того, металлопластиковая труба хорошо держит форму, оставаясь достаточно гибкой, что очень удобно при монтаже.

К недостаткам можно отнести ту же высокую стоимость оборудования для опрессовки и необходимость тщательно выбирать продавца, так из-за чрезвычайной популярности этих труб на рынке очень много некачественных подделок.
Если Вы выбрали металлопастиковые или трубы из сшитого полиэтилена, то лучше рассмотреть коллекторы MULTIFAR с метрической резьбой М24х19 на отводах .

FK 3825 C34 - Регулируемый коллектор 3/4" с 2 отводами М24х19 2шт
FK 3850 C34 - Регулируемый коллектор 3/4" с 3 отв. М24х19 - 1шт
Концовки - 8шт (по общему числу отводов)

Нy первый взгляд, внешне эти коллекторы не отличаются от рассмотренных ранее для полипропиленовых труб. Но приглядимся внимательнее к резьбе на отводах.

Важная разница между коллекторами MULTIFAR

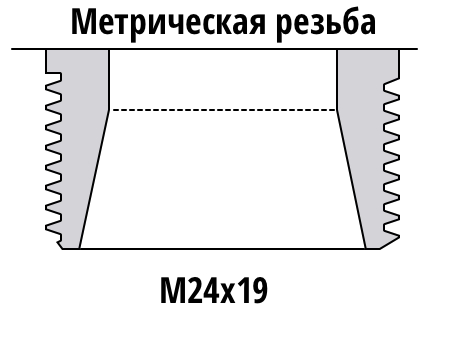

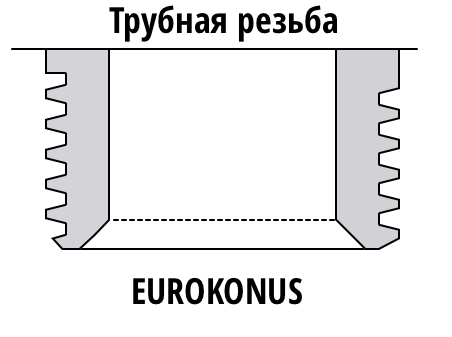

У коллекторов FAR (не только серии MULTIFAR, но и у других линеек), существует три вида отводов. Их разрезы представлены на рисунках ниже.

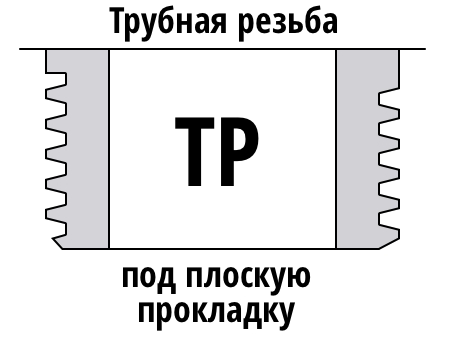

Под плоскую прокладку
Eurokonus
m24x19


Очень важно выбрать коллектор с правильным отводом. И если для полипропиленовых труб мы рекомендовали отвод с плоским уплотнением, то для остальных труб предпочитаем отводы с метрической резьбой М24х19.
Вот почему:

1. Соединение с плоской прокладкой - очень простое. И раз в комплект к коллектору с плоским отводом мы берем фитинги стороннего производителя (производителя полипропиленовых труб), то так минимизируются ошибки из-за разных стандартов и параметров изготовления изделий: угла фаски, глубины, диаметра и тд. Знакомая каждому сантехнику резьба, множество запчастей и фитингов у него же в запасе. Все просто и надежно.

2. Для соединения труб из сшитого полиэтилена и металлопластиковых труб, компания FAR предлагает колекторы с метрической резьбой на отводах и специально разработанные концовки, которые выпускаются для труб разного состава, диаметра и толщины стенки. Совместно такая комбинация обеспечивает отличное соединение: надежное и долговечное. А главное, его можно собрать без специальных дорогостоящих приборов.

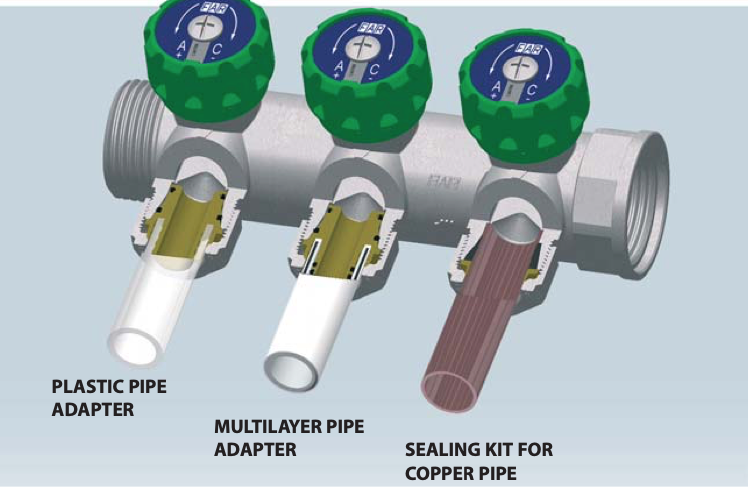

На рисунке ниже представлено такое соединение в разрезе с разными трубами: сшитый полиэтилен, металлопластик и медная трубка и соответсвующими концовками.

разрез

3. Соединение EUROKONUS. В некоторых случаях полезно использовать коллекторы с отводами EUROKONUS. Если Вы используете такие коллекторы для домашней системы, то наверняка знаете зачем это делаете.

Далее несколько слов об остальных компонентах домашней системы водоснабжения

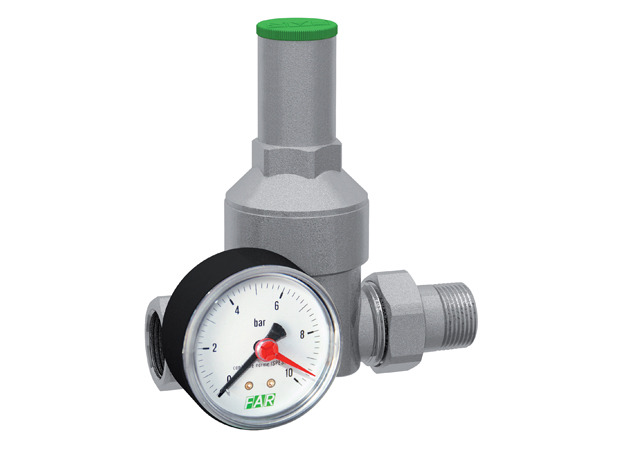

Редукторы давления

Редуктор давления - это устройство, которое уменьшает давление в системе водоснабжения до определенного уровня. Он может использоваться в следующих случаях:
Высокое давление в системе водоснабжения: Если в вашем районе вода поставляется под высоким давлением, то использование редуктора давления может помочь защитить ваши трубы и приборы от повреждений, которые могут возникнуть из-за излишнего давления.
Нестабильное давление в системе водоснабжения: Если в вашей системе водоснабжения иногда наблюдается скачки давления, то использование редуктора давления может помочь снизить вероятность повреждения труб и приборов.
Защита приборов: Некоторые бытовые приборы, такие как котлы, стиральные машины и посудомоечные машины, могут работать только при определенном давлении воды. Редуктор давления поможет обеспечить необходимое давление и защитит приборы от повреждений.

При выборе редуктора ориентируйтесь также на диаметр трубопровода и на направление резьбы: наружняя (НР) или внутренняя (ВР). Редукторы с наружной резьбой с обеих сторон более удобно снимать и обслуживать. А с двумя внутренними более компактен.

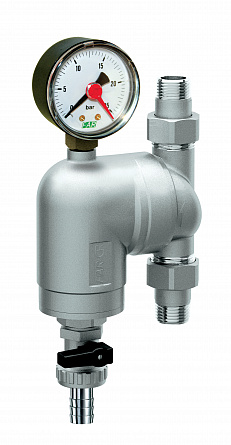

Фильтры тонкой очистки

Фильтры тонкой очистки позволяют защитить от попадания примесей и посторонних частиц Ваши бытовые приборы, имеющие тонкие форсунки (джакузи, стиральные и посудомоечные машины и тп), предотвращая таким образом их досрочный выход из строя. Фильтры имеют множество модификаций, позволяющих закрепить из на горизонтальных или вертикальных участках трубы, а также выбрать более удобную внутреннюю или наружнюю резьбу. В случае необходимости картриджи к фильтрам можно заменить, они имеются в продаже.

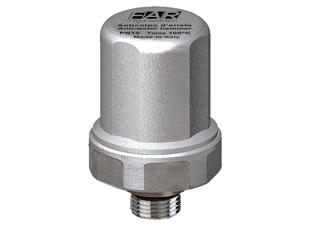

Антишок - компенсатор гидроудара

Для чего нужен компенсатор гидроудара
Компенсатор гидроудара - это устройство, которое уменьшает гидравлические удары, возникающие в системе водоснабжения, при ее запуске и остановке. Гидравлический удар возникает, когда в системе происходит резкое изменение скорости движения воды, и может приводить к повреждению труб и оборудования, таких как насосы, клапаны и счетчики.

Компенсатор гидроудара работает за счет того, что в нем находится гибкий элемент, который позволяет амортизировать ударную волну. При запуске системы гидравлическое давление приводит к сжатию гибкого элемента компенсатора гидроудара, а при остановке системы - к его расширению, что позволяет снизить интенсивность гидравлического удара.

Антишок - компенсатор гидроудара

Постоянные гидравлический удары могут привести к повреждению труб и оборудования, поэтому использование компенсатора гидроудара помогает предотвратить повреждения и преждевременный износ оборудования, тем самым продлевая срок службы системы водоснабжения в целом.
